重要注意事項和安全信息

Important notices and safety information

YMP-2S型磨拋機為雙盤臺式機。

本機適用于對金相試樣進行預磨和拋光操作。是用戶用來制作金相試樣必不可少的設備。

本機帶有冷卻裝置，可以在預磨時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。該機使用方便、安全可靠，是工廠、科研單位以及大專院校實驗室的理想制樣設備。

該磨拋機由底座、拋光盤和塑料壓制的擋水罩組成。本機采用玻璃鋼外殼，使該機在外觀上更美觀大方。

主要技術指標

Main Specifications

￠ 磨拋盤直徑： Φ203mm/(Φ250可選)

￠ 磨拋盤轉速： 轉速150/300/600/800 rpm無極調速和四級定速

￠ 控制方式： 雙盤/單控

￠ 磨拋盤數量：      2

￠ 工作電壓： 220V  50Hz

￠ 輸入功率： 550W

￠ 外形尺寸： 860*660*355mm

￠ 凈    重： 70KG

各部件功能簡介

Brief introduction of each component function

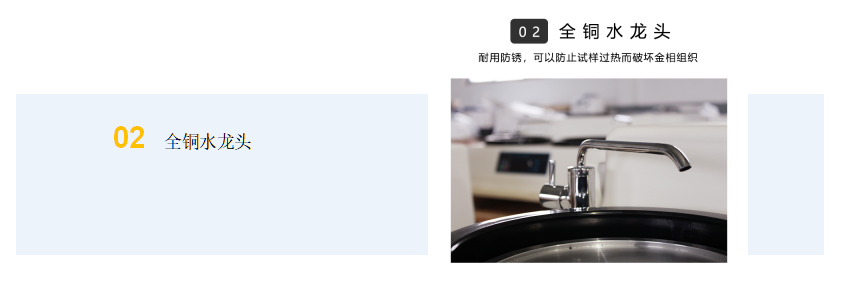

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

擋水圈：磨拋過程中防止水外濺。

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；整機啟動、停止控制。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

產品優勢

Product advantages

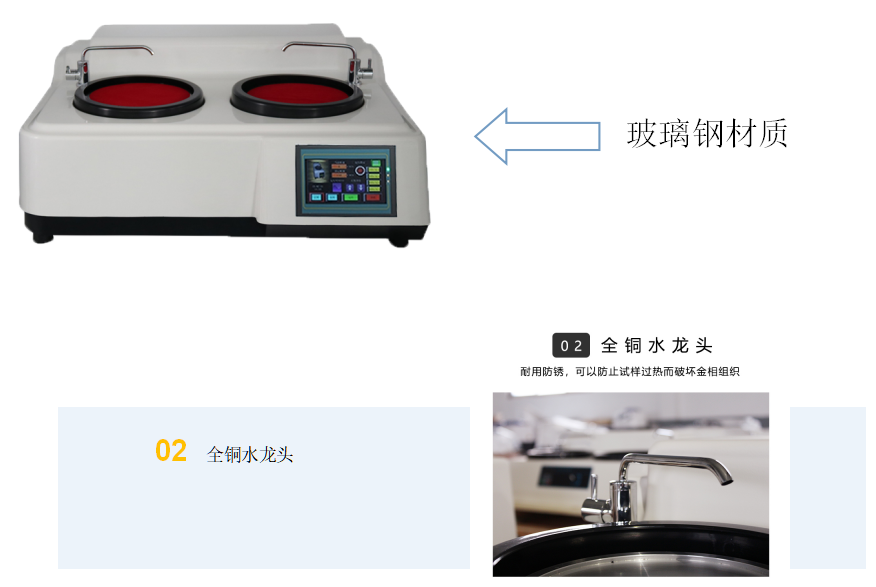

01 本機采用玻璃鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

液晶顯示器從上向下依次顯示時間，轉速，運轉方向。

【速度+】無極調速（↑）是增大速度。停止或者運行時都可調整。

【速度-】無極調速（↓）時減小速度。停止或者運行時都可調整。

【定速1】機器定速運轉選擇200轉/分鐘

【定速2】機器定速運轉選擇600轉/分鐘

【定速3】機器定速運轉選擇800轉/分鐘

【定速4】機器定速運轉選擇1000轉/分鐘

【正/反】磨拋盤運行方向選擇，如果當前正轉，按一下反轉。

【壓力表】當使用本機時壓力表起初應調為0.1mpa，然后機器運轉時轉動旋鈕（+）逐漸加大壓力。

【參數設備菜單】轉速、工作時間等參數設置。

裝 箱 單

Packing List
