提到手動影像測量儀，大家的第一印象就是二維，而說到二維，就會有2.5維的升級版。 我遇到過很多客戶認為2.5維肯定比2維更高級。 自然將2.5維視為自動圖像測量儀器，那么3維是比2.5維更先進的圖像測量儀器嗎？

  不不不！ 在我們儀器廠商看來，從2D升級到2.5D再升級到3D并不是機器從手動2D升級到自動2D再到更智能的2D。 是空間坐標變化的升級。 我們將二維元素概括為一個由 X 軸和 Y 軸組成的平面。 所有的測量點線圓都在這個平面上。 當我們在這個平面上繪制采樣點線圓。 之后，再次計算大小。

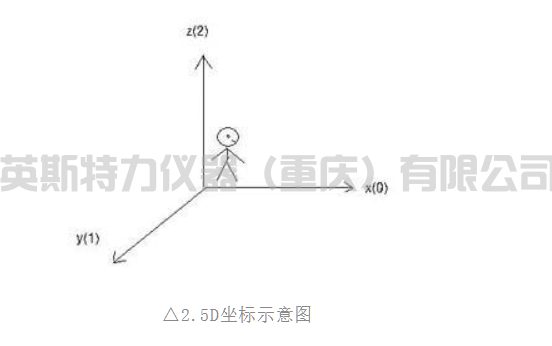

  升級到2.5維后，在2維X軸和Y軸組成的平面的基礎上增加了一個高度軸Z軸。 這個 Z 軸的目的是記錄一個點或一個面，并計算它們到坐標原點的相互距離，或者更多。 點之間的相互距離，或者多個點形成一個平面來確定它的平面度。 稍微復雜一點可以形成規則的三維圖形，如圓錐體、圓柱體和立方體。

  升級到 3D 是什么感覺？ 我們一定聽說過一種叫做 3D 曲面的東西。 我們?nèi)粘Ｉ钪惺褂米顝V泛的3D曲面就是我們智能手機的玻璃蓋板。 以前在我們的手機上貼一張鋼化膜很簡單，大小都一樣。 回火膜后，你會發現會有一部分邊緣沒有被覆蓋。 這部分是一個 3D 表面。 如果我們要構建這個表面，我們必須使用 3 維元素。 這個面的構成可以看成是由多排圓弧組成的面。 對于由多行直線組成的曲面，3D維度可以判斷曲面是否規則，大小是否正確。  2D 和 2.5D 軟件無法構建此曲面。

  2維、2.5維和3維說清楚了，我們來說說手動影像測量儀和自動影像測量儀的區別。

  全自動影像測量儀操作簡單，走到哪里就到哪里

  全自動影像測量儀具有智能化、自動化程度高等特點。 高速運轉精度可達微米級。 這取決于其機器的精度和軟件的數控精度。 可以精確到達。

  自動影像測量儀可以自主、輕松地學習操作者的所有實際操作。 結合其自動對焦和區域選擇、目標掃描、邊緣提取、去噪等模糊操作，可實現人工智能，可自動校正工件之間的差異和移動位置差異造成的偏移，實現精準 點選擇。 同時具有伺服電機、軟啟停、電子鎖、同步讀取等基本功能，還可設置樣品各尺寸的公差，超差尺寸標注 紅色或報警，樣品合格與否。 一目了然，結果是在您運行時計算的。

    自動影像測量儀在測量A.B兩點之間的距離時，鼠標點擊兩點A.B的位置后，會得到構建距離的結果，并顯示圖形進行校驗，圖像和陰影 是同步的，即使是初學者也可以測量兩點之間的距離。 只需要幾秒鐘。 手動影像測量儀則不同。 測量A點和B點距離的操作是：先在X軸和Y軸方向移動手柄，眼睛要時刻注意軟件中的圖像。 如果對新樣本不熟悉，則需要找到A點。幾十秒后，找到該點后，取A點，然后用同樣的方法找到B點，然后構造距離。 整個過程大約需要一分鐘。

  自動影像測量儀更人性化、更高效。

  自動影像測量儀可通過樣品測量、圖紙計算、CNC數據導入等方式建立CNC坐標數據，儀器自動逐一移動到目標點，完成各種測量操作，從而節省人力，提高效率。 數十倍于手動影像測量儀的工作效率，操作者輕松高效。 從而使操作者從疲勞精確視覺定位、頻繁選點、重復定位、功能切換等單調的操作和日益繁重的待測任務中解脫出來，提高工件批量檢測的效率。 次，并滿足工業抽樣和大規模檢驗的要求。 需要批量測試。 當使用手動影像測量儀對同一工件進行批量檢測時，需要手動逐個進行定位。 有時一天需要搖動幾萬轉，仍只能完成幾十個復雜工件的有限量測，工作效率低。
