概述
YSUT503S數字式超聲探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。
主要功能
l 檢測范圍：零界面入射0～1000；
l 儀器校準自動化，可測量材料厚度和材料聲速；
l 菜單式操作模式，直顯式操作提示，簡潔明了，讓操作者可快速掌握儀器操作；
l 閘門報警：門位、門寬、門高任意可調，閘門可選擇設置進波報警或失波報警，閘門內蜂鳴聲；
l 缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置，方便對缺陷直接定位；
l 缺陷定性：通過回波包絡波形，方便人工判斷；
l DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動。能顯示任意孔徑的AVG曲線；
l 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析；
l 板厚輸入：輸入工件厚度，二次波三次波的缺陷儀器顯示缺陷實際深度，并對波形為幾次波實時提示；
l 焊縫圖示：顯示焊縫坡口形式和聲速走向，直觀顯示缺陷位置；
l 內置標準：可自由設置各行業探傷工藝標準，滿足各行業探傷需求；
l 探頭工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷；
l 數據存儲：16組探傷參數通道（通過回放復制存儲文件，可將參數通道擴充至300個），可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲300幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。利用計算機客戶端軟件，可快速自動生成探傷報告;
l 通訊接口：USB2.0 高速通訊傳輸接口，安全、穩定、可靠、快捷。
特點
小巧、輕便、便攜，適合野外、高空作業。
技術參數
名稱 | 技術數據 |
掃描范圍 | 0～1000 |
垂直線性誤差 | ＜3% |
水平線性誤差 | ＜0.1% |
探傷靈敏度余量 | ≥50dB |
動態范圍 | >36dB |
分辨率 | >36dB |
頻率范圍（MHz） | 0.5 ～ 10MHz |
增益調節（dB） | 0 ～ 110dB |
材料聲速（m/s） | 1000～9999 |
脈沖移位 | 0 ～ 5000mm |
回波抑制 | 0 ～90% |
適用探頭 | 直探頭、斜探頭、雙晶探頭、穿透探頭 |
顯示方式 | 5.0″真彩顯示 |
工作溫度（℃） | -25℃～ 50℃ |
工作電壓 | 4.2V DC ~220 AC交流適配器 |
連續工作時間 | >12小時 |
外形尺寸 | 162mm(長)Χ105mm(寬)Χ40mm(高) |
重量（Kg） | 0.68Kg(含電池) |
標準配置
名稱 | 數量 |
超聲波探傷儀主機 | 1 |
電源適配器 | 1 |
BNC電纜 | 1 |
直探頭 | 1 |
斜探頭 | 1 |
使用說明書 | 1 |
保修登記卡 | 1 |
裝箱單 | 1 |
產品合格證 | 1 |
意見反饋書 | 1 |
儀器箱 | 1 |
軟件 | 1 |
選配：各行業標準試塊、探頭、電腦

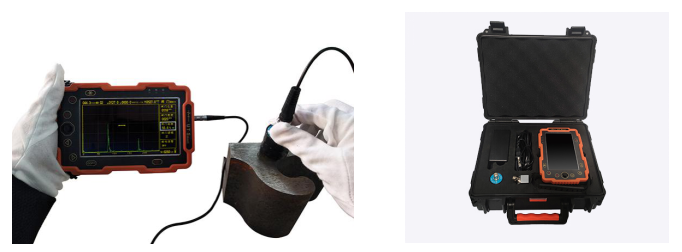

產品展示
